室外光缆

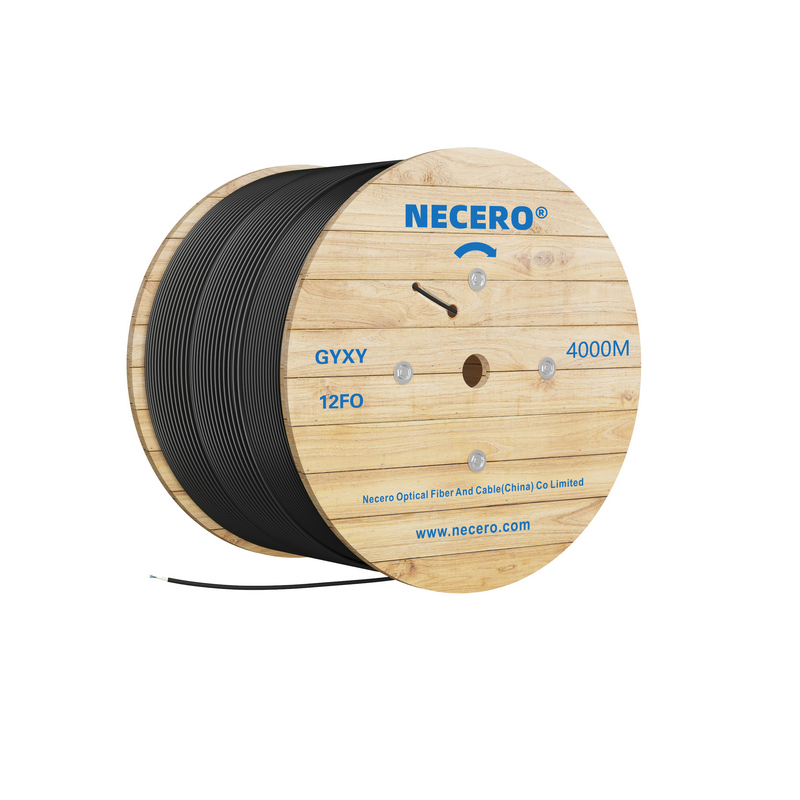

中心管式非铠装光缆（GYXY）
- 产品描述
GYXY 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外加阻水材料以保证光缆纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。
· 具有良好的机械性能和温度性能
· 松套管材料本身具有良好的耐水解性能和较高的强度
· 管内充以特种油膏，对光纤进行了关键性保护
· 两根平行钢丝保证光缆的抗拉强度
· PE 护套具有很好的抗紫外辐射性能
· 直径小、重量轻、容易敷设
· 较长的交货长度
GYXY 光缆符合 YD/T 769-2003 标准。
G.652
G.655
50/125μm
62.5/125μm
衰减
(+20℃)
@850nm
≤3.0 dB/km
≤3.0 dB/km
@1300nm
≤1.0 dB/km
≤1.0 dB/km
@1310nm
≤0.36 dB/km
≤0.40 dB/km
@1550nm
≤0.22 dB/km
≤0.23dB/km
带宽(A级)
(Class A)
@850nm
≥500 MHz·km
≥200 MHz·km
@1300nm
≥1000 MHz·km
≥600 MHz·km
数值孔径
0.200±0.015NA
0.275±0.015NA
光缆截止波长
≤1260nm
≤1480nm
光缆型号
光纤数
光缆直径
mm
光缆重量kg/km
允许拉伸力
长期/短期
Term N
允许压扁力
长期/短期
Term
N/100mm
弯曲半径
静态/动态
mm
GYXY
2~12
9.5
90
600/1500
300/1000
10D/20D
GY XY
2~12
10.2
100
1000/3000
1000/3000
10D/20D
储存、使用温度: -40℃ 至 + 70℃
