室外光缆

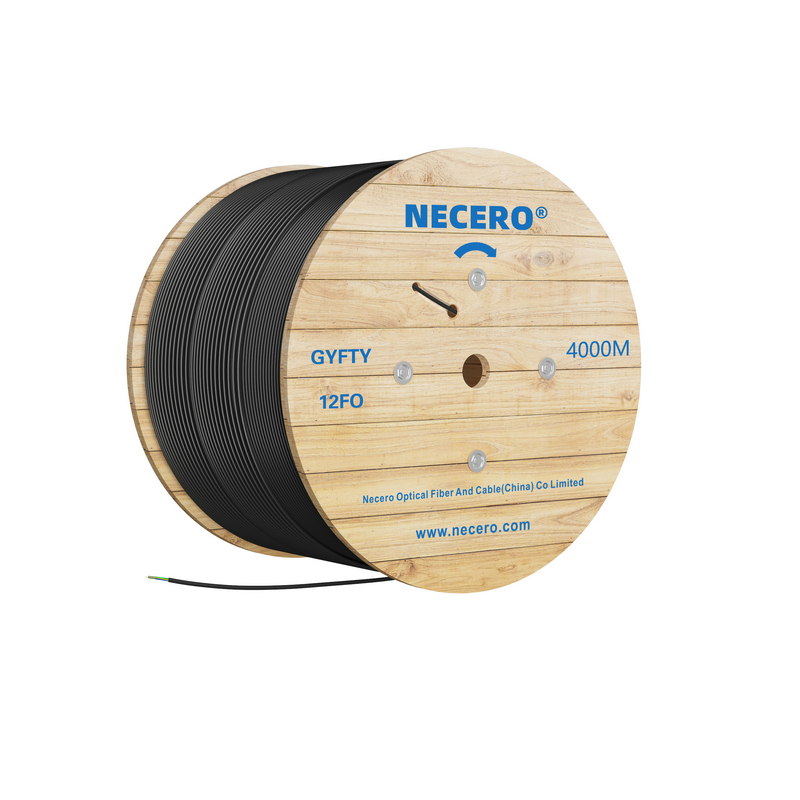

层绞式非金属加强芯光缆（GYFTY）
- 产品描述
GYFTY 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根玻璃纤维增强塑料（FRP），松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。 缆芯外挤上一层聚乙烯护套成缆。
· 具有很好的机械性能和温度特性
· 松套管材料本身具有良好的耐水性能和较高的强度
· 管内充以特种油膏，对光纤进行了关键性保护
· 良好的抗压性和柔软性
· 采用下列措施来确保光缆的防水性能：
- 单根非金属中心加强芯
- 松套管内填充特种防水化合物
- 完全缆芯填充
GYFTY 光缆符合 YD/T 901-2001 和 IEC 60794-1 标准。
G.652
G.655
50/125μm
62.5/125μm
衰减
(+20℃)
@850nm
≤3.0 dB/km
≤3.0 dB/km
@1300nm
≤1.0 dB/km
≤1.0 dB/km
@1310nm
≤0.36 dB/km
≤0.40 dB/km
@1550nm
≤0.22 dB/km
≤0.23dB/km
带宽(A级)
@850nm
≥500 MHz·km
≥200 MHz·km
@1300nm
≥1000 MHz·km
≥600 MHz·km
数值孔径
0.200±0.015NA
0.275±0.015NA
光缆截止波长
≤1260nm
≤1480nm
光缆型号
光纤数
套管数
填充绳数
光缆直径
mm
光缆重量 kg/km
允许拉伸力
长期/短期
Term N
允许压扁力
长期/短期
N/100mm
弯曲半径
静态/动态
mm
GYFTY-2~6芯
2~6
1
5
10.6
88
400/1000
300/1000
10D/20D
GYFTY-8~12芯
8~12
2
4
10.6
88
400/1000
300/1000
10D/20D
GYFTY-14~18芯
14~18
3
3
10.6
88
400/1000
300/1000
10D/20D
GYFTY -20~24芯
20~24
4
2
10.6
88
400/1000
300/1000
10D/20D
GYFTY-26~30芯
26~30
5
1
10.6
88
400/1000
300/1000
10D/20D
GYFTY-32~36芯
32~36
6
0
10.6
88
400/1000
300/1000
10D/20D
GYFTY-2~6芯
2~6
1
6
11.0
97
600/1500
300/1000
10D/20D
GYFTY-8~12芯
8~12
2
5
11.0
97
600/1500
300/1000
10D/20D
GYFTY-14~18芯
14~18
3
4
11.0
97
600/1500
300/1000
10D/20D
GYFTY-20~24芯
20~24
4
3
11.0
97
600/1500
300/1000
10D/20D
GYFTY-26~30芯
26~30
5
2
11.0
97
600/1500
300/1000
10D/20D
GYFTY-32~36芯
32~36
6
1
11.0
97
600/1500
300/1000
10D/20D
GYFTY-38~42芯
38~42
7
0
11.0
97
600/1500
300/1000
10D/20D
GYFTY-44~48芯
44~48
4
2
12.0
113
600/1500
300/1000
10D/20D
GYFTY-50~60芯
50~60
5
1
12.0
113
600/1500
300/1000
10D/20D
GYFTY-62~72芯
62~72
6
0
12.0
113
600/1500
300/1000
10D/20D
GYFTY-2~6芯 2~6 1 7 12.0 120 1000/3000 300/1000 10D/20D GYFTY-8~12芯 8~12 2 6 12.0 120 1000/3000 300/1000 10D/20D GYFTY-14~18芯 14~18 3 5 12.0 120 1000/3000 300/1000 10D/20D GYFTY-20~24芯 20~24 4 4 12.0 120 1000/3000 300/1000 10D/20D GYFTY-26~30芯 26~30 5 3 12.0 120 1000/3000 300/1000 10D/20D GYFTY-32~36芯 32~36 6 2 12.0 120 1000/3000 300/1000 10D/20D GYFTY-38~42芯 38~42 7 1 12.0 120 1000/3000 300/1000 10D/20D GYFTY-44~48芯 44~48 8 0 12.0 120 1000/3000 300/1000 10D/20D GYFTY-50~60芯 50~60 5 2 13.0 137 1000/3000 300/1000 10D/20D GYFTY-62~72芯 62~72 6 1 13.0 137 1000/3000 300/1000 10D/20D GYFTY-74~84芯 74~84 7 0 13.0 137 1000/3000 300/1000 10D/20D GYFTY-86~96芯 86~96 8 0 13.9 154 1000/3000 300/1000 10D/20D GYFTY-98~108芯 98~108 9 1 15.3 185 1000/3000 300/1000 10D/20D GYFTY-110~120芯 110~120 10 0 15.3 185 1000/3000 300/1000 10D/20D 储存、使用温度: -40℃ 至 + 70℃
