层绞式加强铠装光缆（GYTA53）
- 产品描述

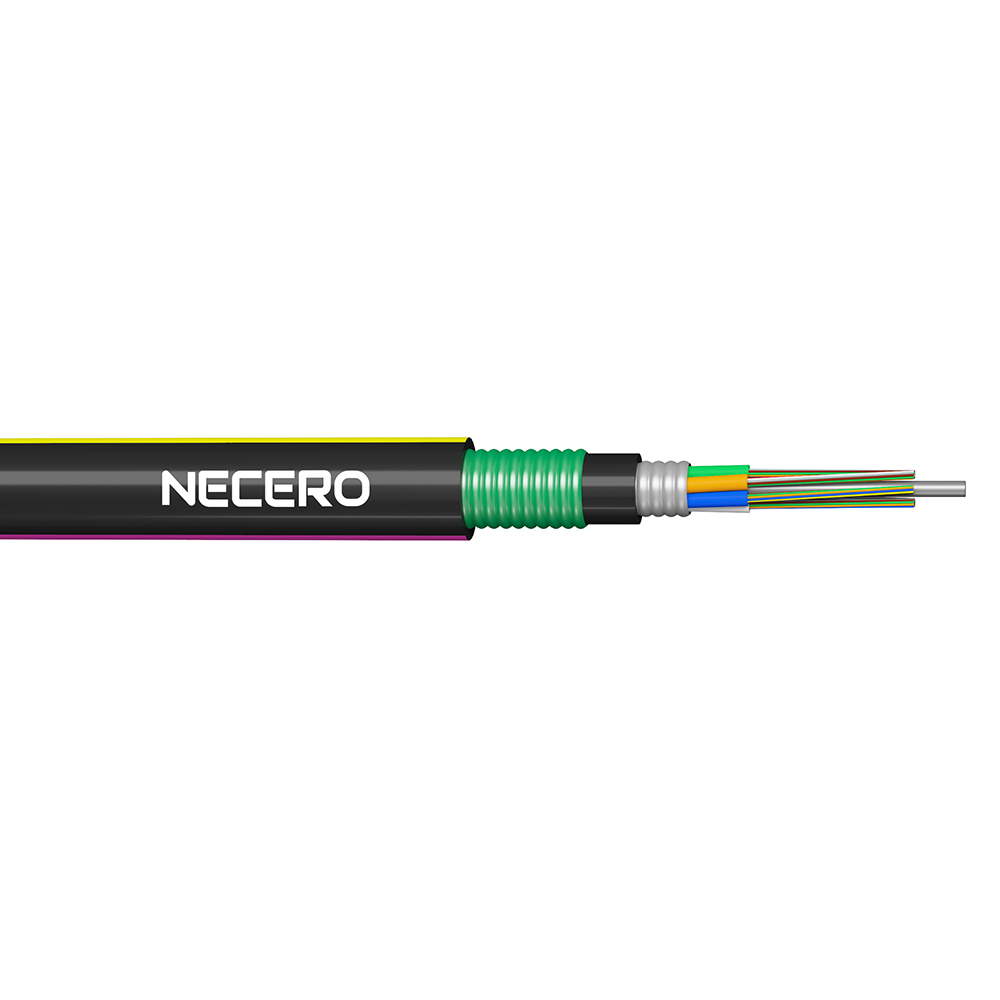

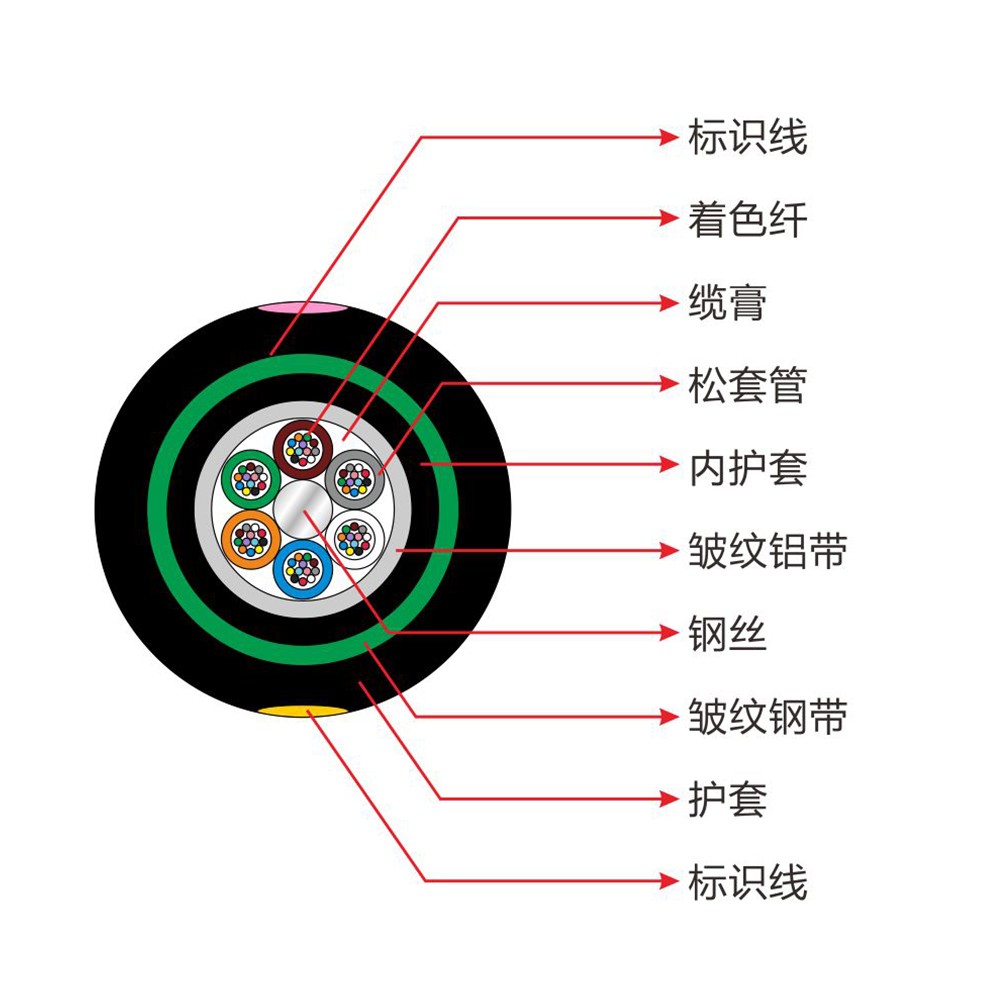

GYTA53 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需要挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。涂塑铝带（APL）纵包后挤一层聚乙烯内护套，双面涂 塑钢带（PSP）纵包后挤制聚乙烯护套成缆。
· 具有很好的机械性能和温度特性
· 松套管材料本身具有良好的耐水性能和较高的强度
· 管内充以特种油膏，对光纤进行了关键性保护
· 良好的抗压性和柔软性
· 采用下列措施来确保光缆的防水性能：
- 单根钢丝中心加强芯
- 松套管内填充特种防水化合物
- 完全缆芯填充
- 涂塑铝带（APL）防潮层
- 双面涂塑钢带（PSP）提高光缆的抗透潮能力
- 良好的阻水材料防止光缆纵向渗水
GYTA53 光缆符合 YD/T 901-2001 和 IEC 60794-1 标准。
G.652
G.655
50/125μm
62.5/125μm
衰减
(+20℃)
@850nm
≤3.0 dB/km
≤3.0 dB/km
@1300nm
≤1.0 dB/km
≤1.0 dB/km
@1310nm
≤0.36 dB/km
≤0.40 dB/km
@1550nm
≤0.22 dB/km
≤0.23dB/km
带宽(A级)
@850nm
≥500 MHz·km
≥200 MHz·km
@1300nm
≥1000 MHz·km
≥600 MHz·km
数值孔径
0.200±0.015NA
0.275±0.015NA
光缆截止波长
≤1260nm
≤1480nm
光缆型号
光纤数
套管数
填充绳数
光缆直径
mm
光缆重量 kg/km
允许拉伸力
长期/短期
Term N
允许压扁力
长期/短期
Term
N/100mm
弯曲半径
静态/动态
mm
GYTA53-2~6芯
2~6
1
5
14.5
209
1000/3000
1000/3000
10D/20D
GYTA53-8~12芯
8~12
2
4
14.5
209
1000/3000
1000/3000
10D/20D
GYTA53-14~18芯
14~18
3
3
14.5
209
1000/3000
1000/3000
10D/20D
GYTA53-20~24芯
20~24
4
2
14.5
209
1000/3000
1000/3000
10D/20D
GYTA53-26~30芯
26~30
5
1
14.5
209
1000/3000
1000/3000
10D/20D
GYTA53-32~36芯
32~36
6
0
14.5
209
1000/3000
1000/3000
10D/20D
GYTA53-38~48芯
38~48
4
1
15.4
234
1000/3000
1000/3000
10D/20D
GYTA53-50~60芯
50~60
5
0
15.4
234
1000/3000
1000/3000
10D/20D
GYTA53-62~72芯
62~72
6
0
15.9
244
1000/3000
1000/3000
10D/20D
GYTA53-74~84芯
74~84
7
1
18.0
297
1000/3000
1000/3000
10D/20D
GYTA53-86~96芯
86~96
8
0
18.0
297
1000/3000
1000/3000
10D/20D
GYTA53-98~108芯
98~108
9
1
19.4
338
1000/3000
1000/3000
10D/20D
GYTA53-110~120芯
110~120
10
0
19.4
338
1000/3000
1000/3000
10D/20D
GYTA53-122~132芯
122~132
11
1
21.3
392
1000/3000
1000/3000
10D/20D
GYTA53-134~144芯
134~144
12
0
21.3
392
1000/3000
1000/3000
10D/20D
GYTA53-146~216芯
146~216
21.3
395
1000/3000
1000/3000
10D/20D
储存、使用温度: -40℃ 至 + 70℃
