8 字型光缆（GYXTC8S）
- 产品描述

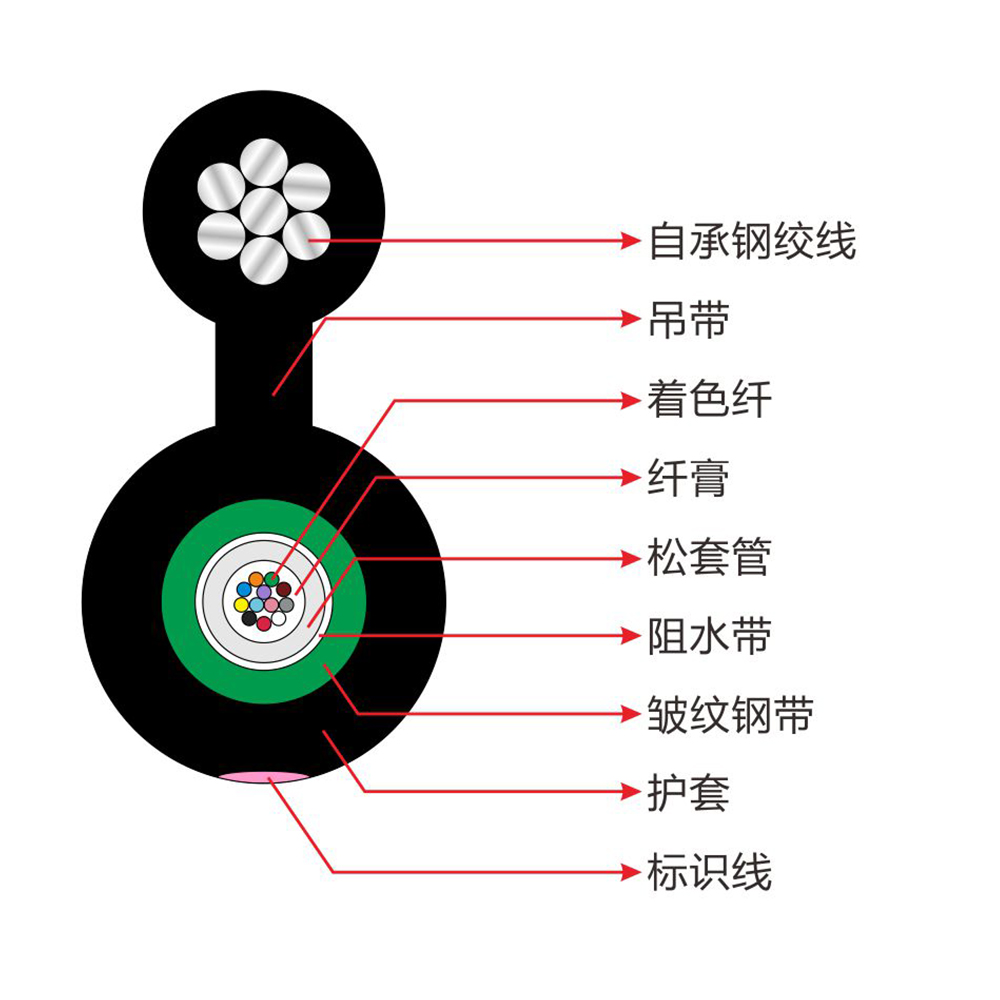

GYXTC8S光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，和钢丝绞线集成到一个8字型的聚乙烯护套内。
· 钢丝绞线具有极高的抗拉度，便于自承式架空敷设，降低安装成本
· 具有良好的机械性能和温度性能
· 松套管材料本身具有良好的耐水解性能和较高的强度
· 管内充以特种油膏，对光纤进行了关键性保护
· 双面涂塑钢带（PSP）提高光缆的抗透潮能力
· 直径小、重量轻、容易敷设
· 较长的交货长度，价格便宜
GYXTC8S 光缆符合 YD/T 1155-2001 和 IEC 60794-1 标准。
G.652
G.655
50/125μm
62.5/125μm
衰减
(+20℃)
@850nm
≤3.0 dB/km
≤3.0 dB/km
@1300nm
≤1.0 dB/km
≤1.0 dB/km
@1310nm
≤0.36 dB/km
≤0.40 dB/km
@1550nm
≤0.22 dB/km
≤0.23dB/km
带宽(A级)
@850nm
≥500 MHz·km
≥200 MHz·km
@1300nm
≥1000 MHz·km
≥600 MHz·km
数值孔径
0.200±0.015NA
0.275±0.015NA
光缆截止波长
≤1260nm
≤1480nm
光缆型号 光纤数 光缆直径
mm光缆重量
kg/km吊线规格
连接部分直 径 允许拉伸力 长期/短期Term
N
允许压扁力
长期/短期
Term
N/100mm弯曲半径
静态/动态
mmGYXTC8S 2~12 7.65×14.5 118 Φ1.0mm*7
钢绞线Stranded wires高×宽Height×Width
3.0×2.5 mm1000/2500 300/1000 80/160 GYXTC8S 14~24 8.2×15.1 129 Φ1.0mm*7
钢绞线
Stranded wires高×宽Height×Width
3.0×2.5 mm600/1500 300/1000 90/180 储存、使用温度: -40℃ 至 + 60℃
