8 字型光缆（GYTC8A）
- 产品描述

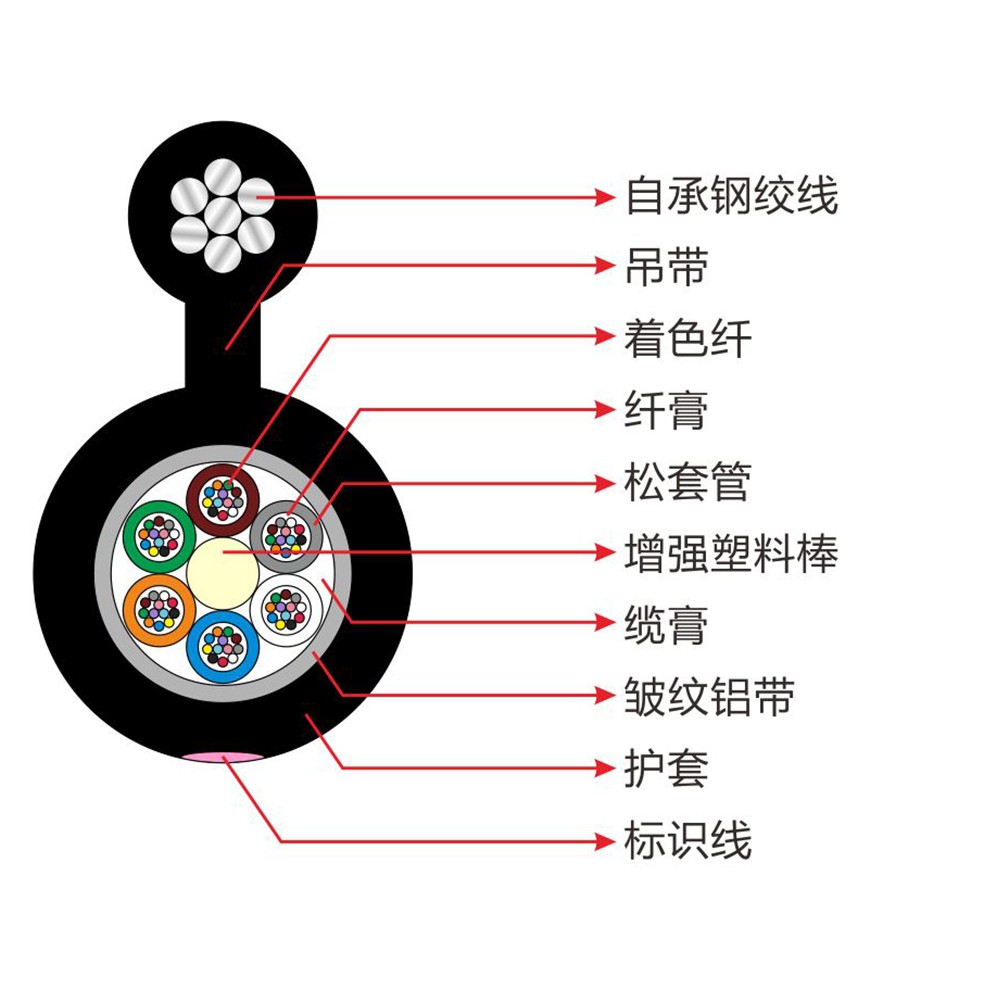

GYTC8A 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯用一层涂塑铝带。（APL）纵包后，和钢丝绞线集成到一个8字型的聚乙烯护套内。
· 钢丝绞线具有极高的抗拉度，便于自承式架空敷设，降低安装成本
· 具有良好的机械性能和温度性能
· 松套管材料本身具有良好的耐水解性能和较高的强度
· 管内充以特种油膏，对光纤进行了关键性保护
· 采用下列措施来确保光缆的防水性能：
- 单根钢丝中心加强芯
- 松套管内填充特种防水化合物
- 完全缆芯填充
- 涂塑铝带（APL）防潮层
GYTC8A 光缆符合 YD/T 1155-2001 和 IEC 60794-1 标准。
G.652
G.655
50/125μm
62.5/125μm
衰减
(+20℃)
@850nm
≤3.0 dB/km
≤3.0 dB/km
@1300nm
≤1.0 dB/km
≤1.0 dB/km
@1310nm
≤0.36 dB/km
≤0.40 dB/km
@1550nm
≤0.22 dB/km
≤0.23dB/km
带宽(A级)
@850nm
≥500 MHz·km
≥200 MHz·km
@1300nm
≥1000 MHz·km
≥600 MHz·km
数值孔径
0.200±0.015NA
0.275±0.015NA
光缆截止波长
≤1260nm
≤1480nm
光缆型号
光纤数
套管数
填充绳数
光缆直径
mm
光缆重量 kg/km
允许拉伸力
长期/短期
Term N
允许压扁力
长期/短期
Term
N/100mm
弯曲半径
静态/动态
mm
GYTC8A-2~6芯
2~6
1
4
9.5×18.3
218
600/1500
300/1000
10D/20D
GYTC8A-8~12芯
8~12
2
3
9.5×18.3
218
600/1500
300/1000
10D/20D
GYTC8A-14~18芯
14~18
3
2
9.5×18.3
218
600/1500
300/1000
10D/20D
GYTC8A -20~24芯
20~24
4
1
9.5×18.3
218
600/1500
300/1000
10D/20D
GYTC8A-26~30芯
26~30
5
0
9.5×18.3
218
600/1500
300/1000
10D/20D
储存、使用温度: -40℃ 至 + 70℃
