室内铠装光缆
室内多芯束状铠装光缆（GJAFKV）
- 产品描述

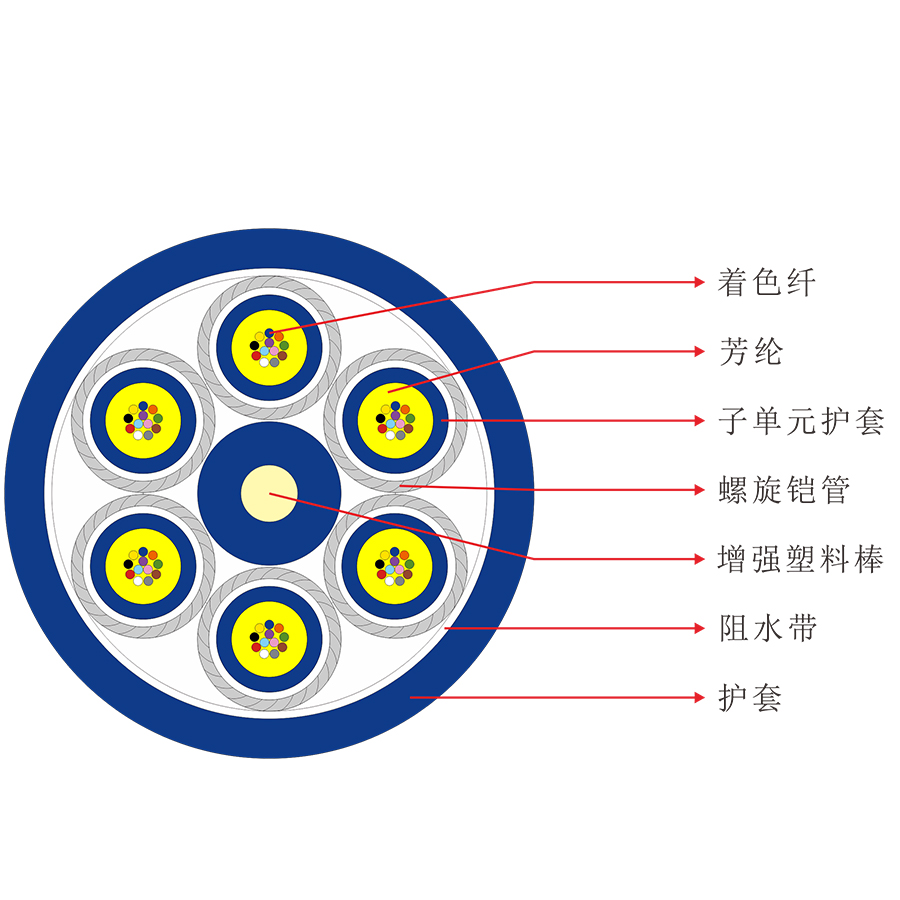

光缆结构是将多芯束状迷你ф250μm光纤表面施放起加强作用的多股芳纶，在绞合表面挤制一层PVC或LSZH内护套作为子单元，子单元外皮绕制一层钢丝铠，子单元与非金属加强件FRP（和可能有的垫层）绞合成圆形，在缆芯和护大之间绕包一层干式阻水带，最后挤制PVC(或LSZH)护套成缆。
·迷你束状光缆，高强度芳纶加强，高性能护套材料外护。
·弯曲半径小，重量轻、柔软、灵活、接续方便。
·扁平钢丝铠装，提高光缆抗压和防鼠能力。
·具有较好的机械和环境性能。
·阻燃或不延燃外护套，提供良好的安全保护。
·各种常规连接器产品。
·尾纤、跳线。
·光通信设备机房、光配线架、光纤到桌面等光连。
·光设备、仪器等的光连接。
·室内水平布线、建筑内垂直布线；LAN网、多信息点连接。
·长距离、野外、楼宇布线、线槽光电混放等光连接。
·主干网的尾缆、接入到建筑物内的设备。
·安装空间及场合尺度小的布线。
GJAFKV光缆参照YD/T 2488-2013、IECA-596、GR-409、IEC794等标准；符合UL认证OFNR、OFNP要求。
G.652
G.655
50/125μm
62.5/125μm
衰减
(+20℃)@850nm
≤3.0dB/km
≤3.0dB/km
@1300nm
≤1.0dB/km
≤1.0dB/km
@1310nm
≤0.36dB/km
--
@1550nm
≤0.22dB/km
≤0.23dB/km
带宽
（Class A）@850
≥500MHZ·km
≥500MHZ·km
@1300
≥1000MHZ·km
≥600MHZ·km
数值孔径
0.200±0.015NA
0.275±0.015NA
光缆截止波长
≤1260nm
≤1480nm
光缆型号
Cable Type光纤数
Fiber Count子单元外径
Subunit Diameter
mm光缆直径
Cable Diameter
mm光缆重量
Cable Weight
Kg/km允许拉伸力
Tensile Strength
长期/短期
Long/Short Term
N允许压扁力
Crush Resistance
长期/短期
Long/Short Term
N/100m弯曲半径
Bending Radius
静态/动态
Static/Dynamic
mmGJFJV+SV
72
3.0
14.0
42
300/750
200/1000
20D/10D
GJFJV+SV
144
3.0
18.0
65
300/750
200/1000
20D/10D
运输温度
－20℃～＋60℃
存储温度
－20℃～＋60℃
安装温度
－5℃～＋50℃
使用温度
－20℃～＋60℃
·存储温度：-20～+60℃。
