大芯数气吹光缆（ GYFY ）
- 产品描述

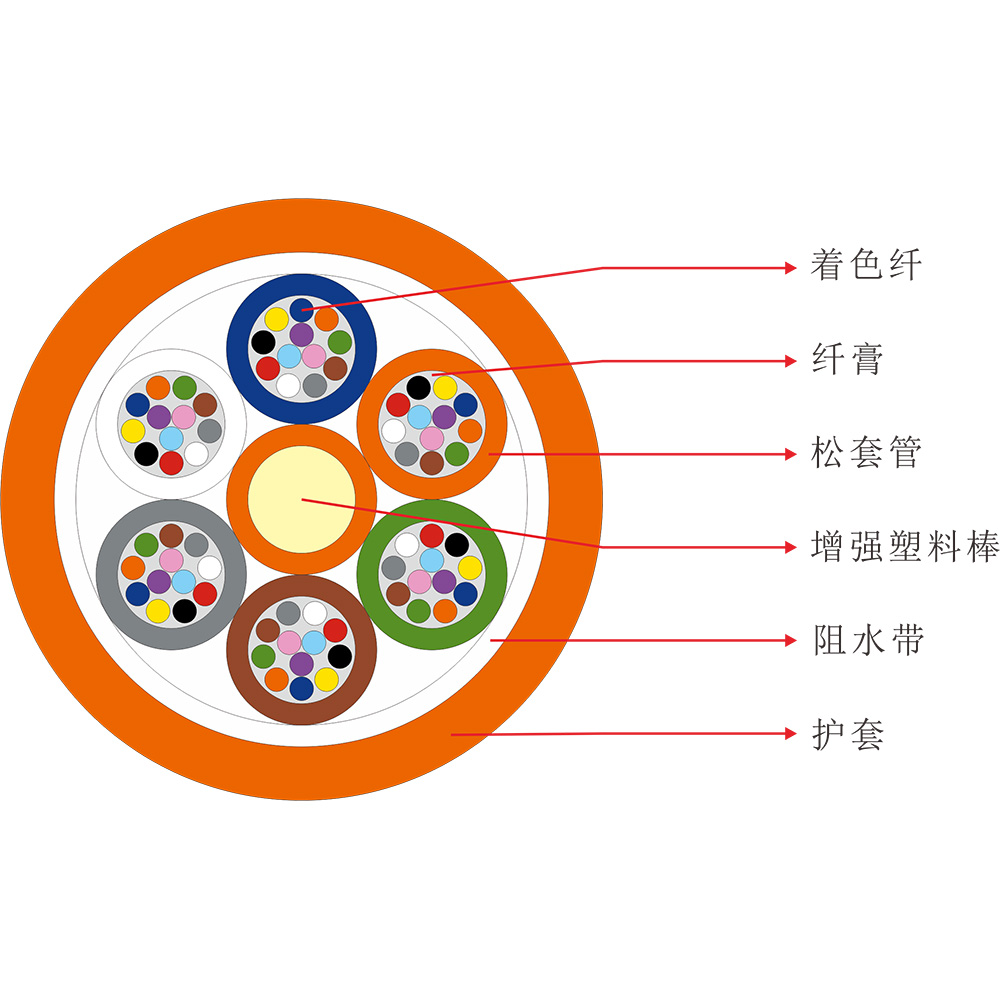

大芯数气吹光缆GYFY光缆结构是将ф250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物，松套管围绕中心加强芯绞合成紧凑的圆形缆芯，在缆芯空隙中置以起防潮作用的防水纱，再挤制聚乙烯护套成缆。
●特殊复合材料松套管，降低低温套管回缩；
●光纤余长精确控制，光缆性能稳定；
●独特工艺控制，杜绝气吹中护套起皱现象；
●高密度聚乙烯外护套，提高气吹距离。
IEC 60794-5、IEC 60794-1-2或YD/T 1460-2006
G.652
G.655
50/125μm
62.5/125μm
衰减
(+20℃)@850nm
≤3.0dB/km
≤3.0dB/km
@1300nm
≤1.0dB/km
≤1.0dB/km
@1310nm
≤0.36dB/km
≤0.36dB/km
@1550nm
≤0.22dB/km
≤0.23dB/km
带宽
（Class A）@850
≥500MHZ·km
≥200MHZ·km
@1300
≥1000MHZ·km
≥600MHZ·km
数值孔径
0.200±0.015NA
0.275±0.015NA
光缆截止波长
≤1260nm
≤1480nm
微缆型号
GCYFXY－xxF（MTE +外径）
MTE1.8
MTE2.0
MTE2.3
MTE2.5
MTE2.8
光纤芯数
2～4
2～4
6～12
2～12
14～24
HDPE 外护套厚度
标称：0.20mm，最小0.15mm
标称外径
1.8mm
2.0mm
2.3mm
2.5mm
2.8mm
大约重量
2.6 kg/km
4.0 kg/km
5.0 kg/km
6.0 kg/km
7.0kg/km
光缆衰减 （单模光纤）
1310nm/1550nm≤0.35/0.22dB/km
最大拉力
40N
40N
50N
60N
60N
最大压扁力
600N/100mm
允许最小 静态 / 动态 弯曲半径
10倍/20倍光缆外径
适用温度范围
贮存 -30～＋60℃； 安装 -10～＋40℃； 运行 -20～＋50℃
光缆寿命（估值）
25年
测试设备
适于气送的管道型号及对应的典型气送长度
波立门特：PRM-196 , PR140 等.
气压：13bar光纤芯数
微管型号
3.5/5.0mm微管型号
5.5/7.0mm2～12 芯
800m
1500m
14～24 芯
500m
1500m
项目
测试引用标准
测试结果
备注
拉伸
IEC 60794-1-2-E1
（GB/T 7424.2-E1）光纤应变（%）
附件衰减（dB）
短期测试拉力为最大拉力，
长期测试拉力为1/3最大拉力短期 ≤0.3
长期 ≤0.1短期：≤0.1，
去除应力后无明显应变；
长期：无明显压扁力
IEC 60794-1-2-E3
（GB/T 7424.2-E3）短期压扁力：附加衰减 ≤0.05；
长期压扁力：无明显；
去除应力后，光纤无明显残余附加衰减，
护套表面无可见开裂短期测试压力：600N
长期测试压力：200N反复弯曲
试验IEC 60794-1-2-E6
（GB/T 7424.2-E6）测试后：光纤无明显残余附件衰减；
护套无目力可见开裂弯曲半径=20倍微缆直径
负载=15N
弯曲次数：25
扭转试验
IEC 60794-1-2-E7
（GB/T 7424.2-E7）测试后：光纤不断裂和护套无目力可见开裂，
应力消除后，无明显残余附加衰减扭转角度：±180º
负载=15N
扭转次数：5
卷绕试验
IEC 60794-1-2-E11A
（GB/T 7424.2-E11A）测试后：光纤不断裂和护套无目力可见开裂
心轴直径=20倍微缆直径
密绕圈数=10
循环次数=5
以上所有的结果都是在1550nm波长处测试
项目
测试方法
测试应达到的指标
温度性能
IEC 60794-1-2-F1
光纤附加衰减(1550nm)
≤0.1 dB/km
渗水性能
IEC 60794-1-2-F5B
1m水高，3m缆，测试时间24小时
微缆另一端无水渗出滴流性能
IEC 60794-1-2-E14
微缆在70℃的环境温度下保持24小时
微缆无填充复合物滴出
