气吹光缆
MINI中心管式气吹光缆
- 产品描述

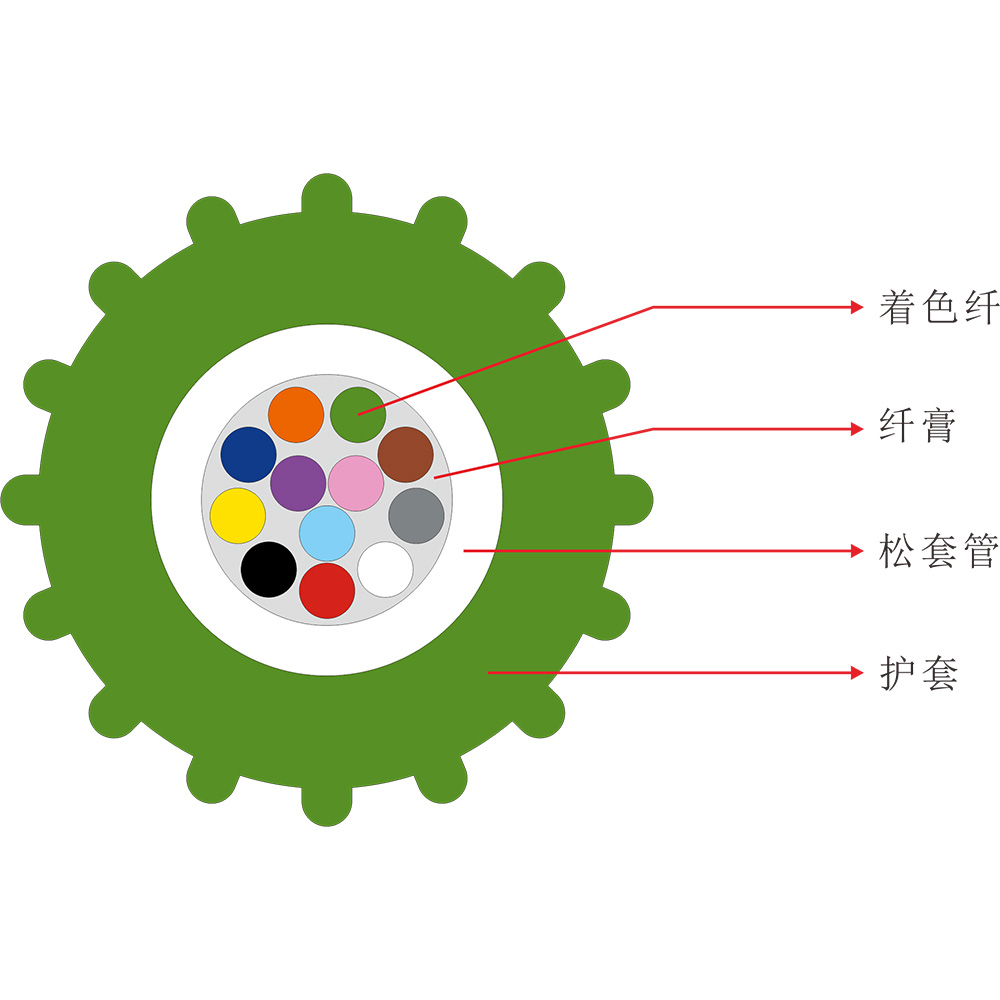

Mini中心管式气吹光缆是将着色2-24芯光纤放置于束管内，外皮挤制一层高密度聚乙烯外护套。
●特殊复合材料松套管，降低低温套管回缩；
●光纤余长精确控制，光缆性能稳定；
●独特工艺控制，杜绝气吹中护套起皱现象；
●高密度聚乙烯外护套，提高气吹距离。
IEC 60794-5、IEC 60794-1-2或YD/T 1460-2006
G.652
G.655
50/125μm
62.5/125μm
衰减
(+20℃)@850nm
≤3.0dB/km
≤3.0dB/km
@1300nm
≤1.0dB/km
≤1.0dB/km
@1310nm
≤0.36dB/km
≤0.36dB/km
@1550nm
≤0.22dB/km
≤0.23dB/km
带宽
（Class A）@850
≥500MHZ·km
≥200MHZ·km
@1300
≥1000MHZ·km
≥600MHZ·km
数值孔径
0.200±0.015NA
0.275±0.015NA
光缆截止波长
≤1260nm
≤1480nm
微缆型号
GCYFXY－xxF（MTE +外径）
MTE1.8
MTE2.0
MTE2.3
MTE2.5
MTE2.8
光纤芯数
2～4
2～4
6～12
2～12
14～24
HDPE 外护套厚度
标称：0.20mm，最小0.15mm
标称外径
1.8mm
2.0mm
2.3mm
2.5mm
2.8mm
大约重量
2.6 kg/km
4.0 kg/km
5.0 kg/km
6.0 kg/km
7.0kg/km
光缆衰减 （单模光纤）
1310nm/1550nm≤0.35/0.22dB/km
最大拉力
40N
40N
50N
60N
60N
最大压扁力
600N/100mm
允许最小 静态 / 动态 弯曲半径
10倍/20倍光缆外径
适用温度范围
贮存 -30～＋60℃； 安装 -10～＋40℃； 运行 -20～＋50℃
光缆寿命（估值）
25年
测试设备
适于气送的管道型号及对应的典型气送长度
波立门特：PRM-196 , PR140 等.
气压：13bar光纤芯数
微管型号
3.5/5.0mm微管型号
5.5/7.0mm2～12 芯
800m
1500m
14～24 芯
500m
1500m
项目 | 测试引用标准 | 测试结果 | 备注 | ||
拉伸 | IEC 60794-1-2-E1 | 光纤应变（%） | 附件衰减（dB） | 短期测试拉力为最大拉力， | |
短期 ≤0.3 | 短期：≤0.1， | ||||
压扁力 | IEC 60794-1-2-E3 | 短期压扁力：附加衰减 ≤0.05； | 短期测试压力：600N | ||
反复弯曲 | IEC 60794-1-2-E6 | 测试后：光纤无明显残余附件衰减； | 弯曲半径=20倍微缆直径 | ||
负载=15N | |||||
弯曲次数：25 | |||||
扭转试验 |
IEC 60794-1-2-E7 | 测试后：光纤不断裂和护套无目力可见开裂， | 扭转角度：±180º | ||
负载=15N | |||||
扭转次数：5 | |||||
卷绕试验 | IEC 60794-1-2-E11A | 测试后：光纤不断裂和护套无目力可见开裂 | 心轴直径=20倍微缆直径 | ||
密绕圈数=10 | |||||
循环次数=5 | |||||
以上所有的结果都是在1550nm波长处测试 | |||||
项目 | 测试方法 | 测试应达到的指标 |
温度性能 | IEC 60794-1-2-F1 | 光纤附加衰减(1550nm) |
≤0.1 dB/km | ||
渗水性能 | IEC 60794-1-2-F5B | 1m水高，3m缆，测试时间24小时 |
滴流性能 | IEC 60794-1-2-E14 | 微缆在70℃的环境温度下保持24小时 |
