PLC光分路器

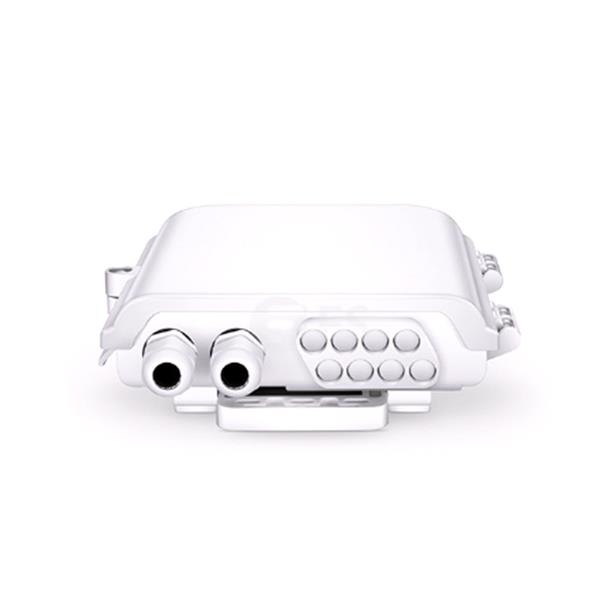

分纤箱式PLC光纤分路器
- 产品描述
1x(2,4......) 或者 2x(2,4......) (分纤箱式：无接头，SC / UPC，SC / APC...，FC 可选） 分纤箱式FDB分纤箱式系列适用于FTTH项目，适合户外应用。 他们可以使用分路器分配电缆。 它们具有机械接头，熔接，分配等后续功能。 注意：此包装盒带有接头托盘，但没有任何适配器，尾纤或光纤分路器。
Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
YD/T 2000.1-2009
RoHS
1X N（N≥2）
参数1×2
1×4
1×8
1×16
1×32
1×64
1×128
波长 (nm)
1260～1650
纤维类型
G657A1或根据客户要求定制
尾纤长度(m)
1.0(±0.1) 或根据客户要求定制
插入损耗 (dB)
≤3.8
≤7.2
≤10.3
≤13.6
≤16.9
≤20.4
≤23.5
损耗均匀度(dB)
最大
≤0.8
≤1.0
≤1.2
≤1.5
≤1.8
≤2.0
≤2.0
回损 (dB)
最小
55
55
55
55
55
55
55
偏振相关损耗 (dB)
最大
≤0.2
≤0.2
≤0.3
≤0.3
≤0.4
≤0.4
≤0.4
方向性(dB)
最小
≥55
波长相关损耗(dB)
最大
≤0.6
≤0.6
≤0.6
≤0.8
≤1.0
≤1.0
≤1.2
工作温度. ( ℃)
-40～85
储存温度. ( ℃)
-40～85
器件封装尺寸(mm) (长×宽×高)
40×4×4
50×7×4
60×12×4
120*26*10
盒式模块尺寸(mm) (长×宽×高)
100×80×10
120×80×18
140×115×18
150*130*25
微型模块尺寸(mm) (长×宽×高)
55×7×4
60×12×4
80×20×6
100×40×6
120*50*12
备注：这些数据不包括光纤连接器损耗，每个连接器将增加0.25dB损耗,加法兰损耗再加0.2dB;
2X N（N≥2）
参数2×2
2×4
2×8
2×16
2×32
2×64
2×128
波长 (nm)
1260～1650
纤维类型
G657A2 or custom-defined
尾纤长度(m)
1.0(±0.1) or custom-defined
插入损耗 (dB)
≤4.2
≤7.5
≤10.6
≤13.9
≤17.2
≤20.8
≤23.8
损耗均匀度(dB)
最大
≤0.8
≤1.0
≤1.2
≤1.5
≤1.8
≤2.0
≤2.0
回损 (dB)
最小
55
55
55
55
55
55
55
偏振相关损耗 (dB)
最大
≤0.2
≤0.2
≤0.3
≤0.3
≤0.4
≤0.4
≤0.4
方向性(dB)
最小
≥55
波长相关损耗(dB)
最大
≤0.6
≤0.6
≤0.6
≤0.8
≤1.0
≤1.0
≤1.2
工作温度. ( ℃)
-40～85
储存温度. ( ℃)
-40～85
器件封装尺寸(mm) (长×宽×高)
50×4×4
50×7×4
60×12×4
120*26*10
盒式模块尺寸(mm) (长×宽×高)
100×80×10
120×80×18
140×115×18
150*130*25
微型模块尺寸(mm) (长×宽×高)
60×7×4
60×12×4
80×20×6
100×40×6
120*50*12
备注：这些数据不包括光纤连接器损耗，每个连接器将增加0.25dB损耗,加法兰损耗再加0.2dB;
光纤到户系统
无源光网络（PON）
有线电视网络
其它光信号分路系统
