矿用光缆
中心束管式矿用光缆（MGXTWV）
- 产品描述

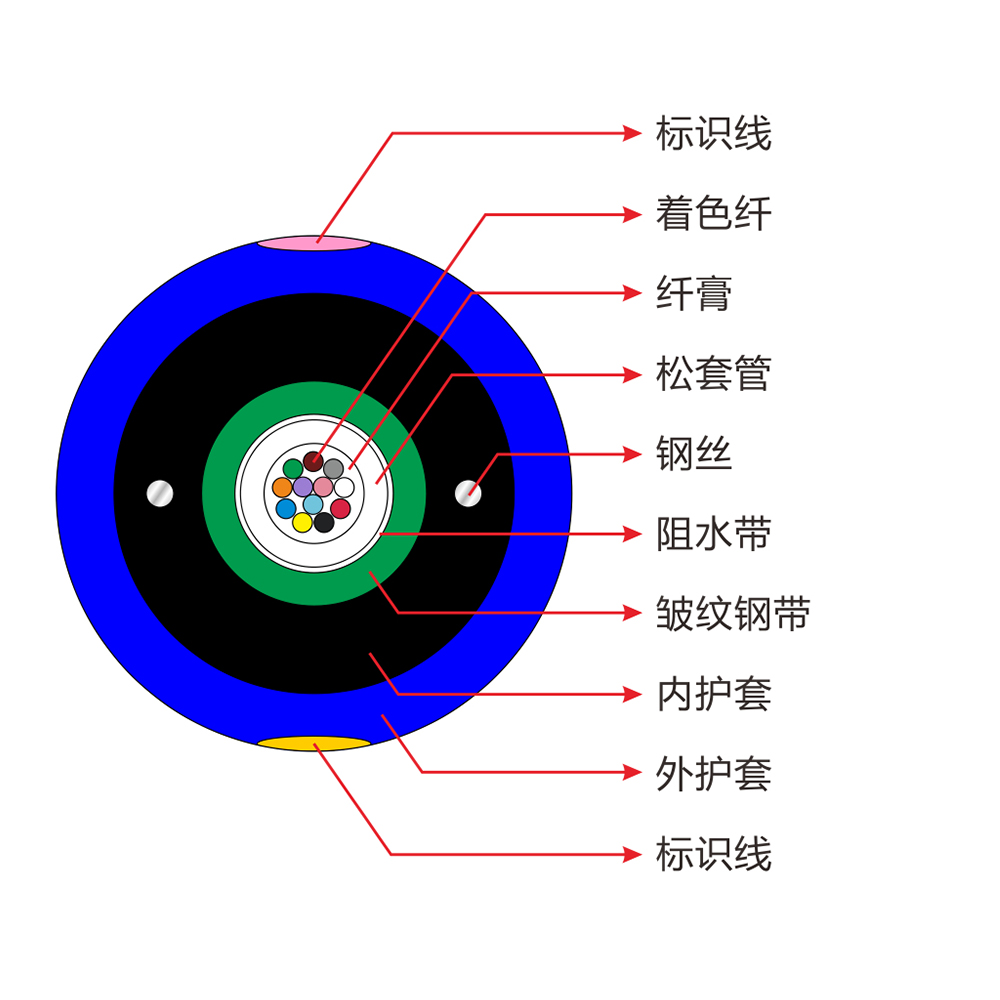

MGXTSWV光缆结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯内护套，内护套外在挤包一层聚乙烯外护套成缆。
·具有良好的机械性能和温度性能。
·松套管材料本身有良好的耐水性能和较高的强度。
·管内充以特种油膏，对光纤进行了关键性的保护。
·良好的抗压性。
·两根平行钢丝保证光缆的抗拉强度。
·双面涂塑钢带(PSP)提高光缆的抗透潮能力，同时有防鼠的功能。
·良好的阻水 材料防止光缆纵向渗水。
·采用蓝色阻燃PVC进行二次护套，使光缆具有良好的阻燃效果。
MGXTSWV光缆遵循MT386-1995煤矿用阻燃电缆阻燃性的试验方法和判定规则。
G.652
G.655
50/125μm
62.5/125μm
衰减
(+20℃)@850nm
≤3.0dB/km
≤3.0dB/km
@1300nm
≤1.0dB/km
≤1.0dB/km
@1310nm
≤0.36dB/km
@1550nm
≤0.22dB/km
≤0.23dB/km
带宽
（Class A）@850
≥500MHZ·km
≥500MHZ·km
@1300
≥1000MHZ·km
≥600MHZ·km
数值孔径
0.200±0.015NA
0.275±0.015NA
光缆截止波长
≤1260nm
≤1480nm
光缆型号
Cable Type光纤数
Fiber Count光缆直径
Cable Diameter
mm光缆重量
Cable Weight
Kg/km允许拉伸力
Tensile Strength
长期/短期
Long/Short Term
N允许压扁力
Crush Resistance
长期/短期
Long/Short Term
N/100m弯曲半径
Bending Radius
静态/动态
Static/Dynamic
mmMGXTSWV-2～12
2～12
11
130
500/1000
500/1500
15D/30D
