千兆2光4电工业交换机-2GX4GT
- 产品描述
此设备是2个千兆光 & 4个10/100/1000 Base-T非管理型工业以太网快速交换机,通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术，提供了耐高/低温、防雷等卓越的工业级品质；增强了工业网络的可靠性和安全性。更能满足轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。
输入电压：DC 12-58V
工作温度：-40℃ ~ +85℃
外 壳：IP40防护等级，无风扇设计
检验报告：CCC/CE/FCC/RoHS
防 静 电：8KV-15KV
MTBF：100000小时
接口（Provider Mode Ports）
业务接口（Fixed port）
2*1000 Base-X， 4*10/100/1000 Base－T
电源接口（Power interface）
凤凰端子，双电源冗余
LED灯（LED Indicators）
PWR，OPT ,NMC，ALM
拨码说明（Dialing instructions）
1 C/D
预留
2 LGY
预留
3 VLAN
端口隔离
4 RST
复位
线缆类型及距离（Cable type&Transmission distance）
双绞线（Twisted-pair）
0-100m（CAT5e,CAT6）
单模光纤（Monomode optical fiber）
20/40/60/80/100KM
多模光纤（Multimode optical fibre）
550m
网络拓扑（Network Topology）
环形拓扑（Ring topology）
不支持
星型拓扑（Star topology）
支持
总线拓扑（Bus topology）
支持
树形拓扑（Tree Topology）
支持
混合式拓扑（Hybrid topology）
支持
电气特性（Electrical Specifications）
输入电压（input voltage）
DC 12-58V
整机功耗 （Total Power consumption）
<6W
欠压告警（Voltage Alarm）
支持
二层交换（Layer 2 Switching）
交换容量（Switching capacity）
14G
包转发率（Packet forwarding rate）
10.416Mpps
MAC地址表（MAC address table）
8K
报缓冲区（Buffer）
1M
转发延迟（Forwarding delay）
<5us
极性反转（MDX/MIDX）
支持
流量控制（Flow control）
支持
巨型帧（Jumbo Frame）
支持10Kbytes
看门狗功能（WatchDog）
支持
端口隔离（Port isolation）
支持
环境条件（Environment）
工作温度（Operating temperature）
-40℃~+85℃
储藏/运输温度（Storage temperature）
-40℃~+85℃
相对湿度（Relative humidity）
5%~95% 无凝露（non-condensing）
散热方式（Thermal methods）
无风扇设计，自然散热
MTBF
100,000 小时

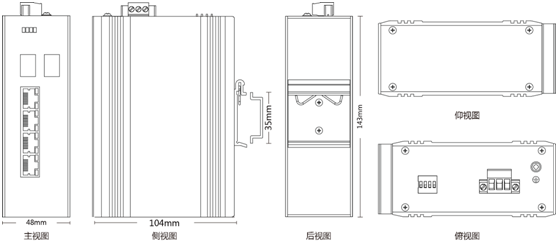

机械结构（ Mechanical Dimensions）
尺寸（Product size）
143X104X48mm
安装方式（Installation Method）
卡轨式安装
重量（Weight）
约0.6KG
防护（EMC&INGRESS PROTECTION )
IP等级（IP Level）
IP40
电源浪涌防护（Surge protection of Power）
IEC 61000-4-5 Level X (6KV/6KV）（8/20us)
网口浪涌防护（Surge protection of Ethernet port）
IEC 61000-4-5 Level 4(4KV/4KV）（10/700us)
辐射抗扰（RS）
IEC 61000-4-3 Level 3（10V/m）
瞬间脉冲抗干扰（EFI）
IEC 61000-4-4 Level 3（1V/2V）
传导抗干扰（CS）
IEC 61000-4-6 Level 3（10V/m）
电源频率磁场抗扰（PFMF）
IEC 61000-4-8 Level 4（30A/m）
电压跌落（DIP）
IEC 61000-4-11 Level 3 （10V）
抗静电干扰（ESD）
IEC 61000-4-2 Level 4（8K/15K）
自由跌落（Free fall）
0.5m
相关认证（Authentication）
认证（Authentication）
公安部、工信部检验报告及入网许可证
CCC/CE/FCC/RoHS配套和附件（Accessories）
配套设备（Accessories）
设备，端子，合格证，说明书，电源适配器（选配）
可选型号（Optional model）
描述信息
XPTN-9000-65-2GX4GT
2个千兆SFP光接口，4个10/100/1000M自适应电口
XPTN-9000-65-2GX4GT-SC
2个千兆SC光接口，4个10/100/1000M自适应电口
XPTN-9000-65-2GX4GT-FC
2个千兆FC光接口，4个10/100/1000M自适应电口
XPTN-9000-65-2GX4GT-ST
2个千兆ST光接口，4个10/100/1000M自适应电口
