工业交换机
百兆1光2电工业交换机-1FX2TX
- 产品描述
此设备是1个100M光口2个10/100M自适应网口工业以太网快速交换机,POE可选，通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术，提供了耐高/低温、防雷等卓越的工业级品质，增强了工业网络的可靠性和安全性。更能满足轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。
输入电压：DC12-58V
工作温度：-30℃ ~ +75℃
外 壳：IP40防护等级，无风扇设计
检验报告：CCC/CE/FCC/RoHS
防 静 电：8KV-15KV
MTBF：100000小时
接口（Provider Mode Ports）
业务接口（Fixed port）
1.100 Base-FX ，2*10/100 Base－TX
电源接口（Power interface）
凤凰端子，双电源冗余
LED灯（LED Indicators）
P1/P2,OPT
拨码说明（Dialing instructions）
1 LFP
RPR功能开关（远程PD重启）
2 LGY
LEGACY功能开关（标准/非标准PoE选择）
3 VLAN
端口隔离功能
4 BSR
风暴抑制功能
线缆类型及距离（Cable type&Transmission distance）
双绞线（Twisted-pair）
0-100m（CAT5e,CAT6）
单模光纤（Monomode optical fiber）
20/40/60/80/100KM
多模光纤（Multimode optical fibre）
550m
网络拓扑（Network Topology）
环形拓扑（Ring topology）
不支持
星型拓扑（Star topology）
支持
总线拓扑（Bus topology）
支持
树形拓扑（Tree Topology）
支持
电气特性（Electrical Specifications）
输入电压（input voltage）
DC12-58V
整机功耗 （Total Power consumption）
非PoE<5W ;PoE<65W
PoE支持（PoE Support）可加配
PoE端口（PoE port）
1-2
PoE协议（PoE Protocol）
802.3af，802.3at
PoE引脚分配（Pin Assignment）
1,2,3,6
PoE模式（PoE Mode）
标准/非标准模式
远程PD重启（Remote PD Reset）
支持
PoE非标检测拨码
支持
二层交换（Layer 2 Switching）
交换容量（Switching capacity）
1G
包转发率（Packet forwarding rate）
0.446Mpps
MAC地址表（MAC address table）
2K
报缓冲区（Buffer）
768K
转发延迟（Forwarding delay）
<5us
极性反转（MDX/MIDX）
支持
流量控制（Flow control）
支持
巨型帧（Jumbo Frame）
支持2K bytes
看门狗功能（WatchDog）
不支持
风暴抑制（BSR）
支持
端口隔离（Port-Isolation）
支持
环境条件（Environment）
工作温度（Operating temperature）
-30℃~+75℃
储藏/运输温度（Storage temperature）
-30℃~+75℃
相对湿度（Relative humidity）
10%~90% 不支持凝露（non-condensing）
散热方式（Thermal methods）
无风扇设计，自然散热
MTBF
100,000 小时

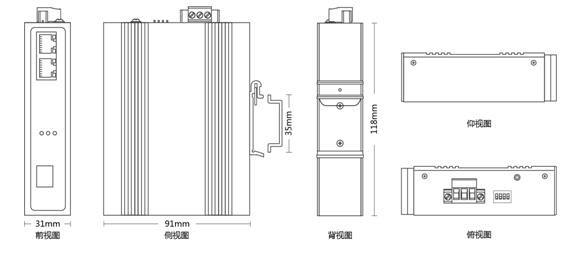

机械结构（ Mechanical Dimensions）
尺寸（Product size）
91*118*31mm (W×H×D)
安装方式（Installation Method）
卡轨式安装
重量（Weight）
防护（EMC&INGRESS PROTECTION )
IP等级（IP Level）
IP40
电源浪涌防护（Surge protection of Power）
IEC 61000-4-5 Level 3(4KV/2KV）（8/20us)
网口浪涌防护（Surge protection of Ethernet port）
IEC 61000-4-5 Level 3 (4KV/2KV）（10/700us)
抗静电干扰（ESD）
IEC 61000-4-2 Level 4（8K/15K）
相关认证（Authentication）
认证（Authentication）
公安部、工信部检验报告及入网许可证
CCC/CE/FCC/RoHS配套和附件（Accessories）
配套设备（Accessories）
设备，端子，合格证，说明书，电源适配器（选配）
可选型号（Optional model）
描述信息
XPTN-9000-45-1FX2TX
1个百兆SFP光接口，2个10/100M自适应电口（PoE可选配）
XPTN-9000-45-1FX2TX-SC
1个百兆FC光接口，2个10/100M自适应电口（PoE可选配）
XPTN-9000-45-1FX2TX-FC
1个百兆SC光接口，2个10/100M自适应电口（PoE可选配）
XPTN-9000-45-1FX2TX-ST
1个百兆ST光接口，2个10/100M自适应电口（PoE可选配）
